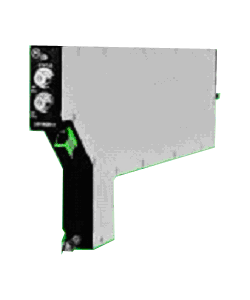

1550nm光放大器GX2-（OA100B）

GX2-OA100B 1550nm光放大器
MOTOROLA公司OMNISTAR-GX2 OA100B光放大器在HFC网络中的应用主要包括超干线的光链路、DWDM链路、直接分配到多个光节点等，它可以同OMNISTAR-GX2的直接调制或外调制1550nm光发射机一起使用，其输出功率可调并且通常有三种不同输出功率的模块13dBm、16dBm、18dBm供用户选择，其性能和链路预算均可以满足大多数的系统设计要求和不同网络应用，连续的输出功率特性保障了光输出功率电平的准确性，连续的泵谱功率保证了低噪声的优化，连续的增益保证了DWDM的应用OA100B采用了先进的、能够提供较低的噪声的EDFA技术并且采用业界最可靠的980nm作为激光泵谱源，当然它还有其它优点：高密度机架、SNMP作为网管统
一接口、快速更换模块等。

产品介绍

技术参数

光性能

光波长 1530～1562 nm

光输入功率 -10～+10 dBm

光输出功率 13 dBm (GX2-OA100B13*)

(输入功率 > -3dBm) 16 dBm (GX2-OA100B16*)

18 dBm (GX2-OA100B18*)

输出功率调整范围 -2.0～+1.0 dB

(连续输出功率模式) (GX2-OA100B13*)

-2.00～+0.50 dB

(GX2-OA100B16*)

-2.00～ +0.25 dB

(GX2-OA100B18*)

输出功率稳定度 ±0.25 dB

光反射损耗 40dB(最小)

光噪声系数 4.5 dB（最大）@ Pin = 0 dBm

增益 (对于DWDM 应用)

10dB (GX2-0A100B13)

13dB (GX2-0A100B16)

15dB (GX2-0A100B18)

光接头类型 SC/APC or E2000

电源要求

功耗 12.5 W (GX2-OA100B13*)

15.0 W (GX2-OA100B16*)

15.0 W (GX2-OA100B18*)

环境

工作温度范围 -20°C～+65° C

存储温度范围 -40°C～+80° C

物理特性

尺寸 2.54cm x15.cm x 38.1cm重量 2.7 lb.

三色状态 LED

产品特点

特点:

低噪声系数

用户可设置光功率报警点

为DWDM（从1546～1562nm）应用提供了平坦的增益

提供连续的输出功率、增益、泵

前面板配置了泵普控制开关

快速替换、自动完成配置

工作温度范围 -20°C～ +65°C
