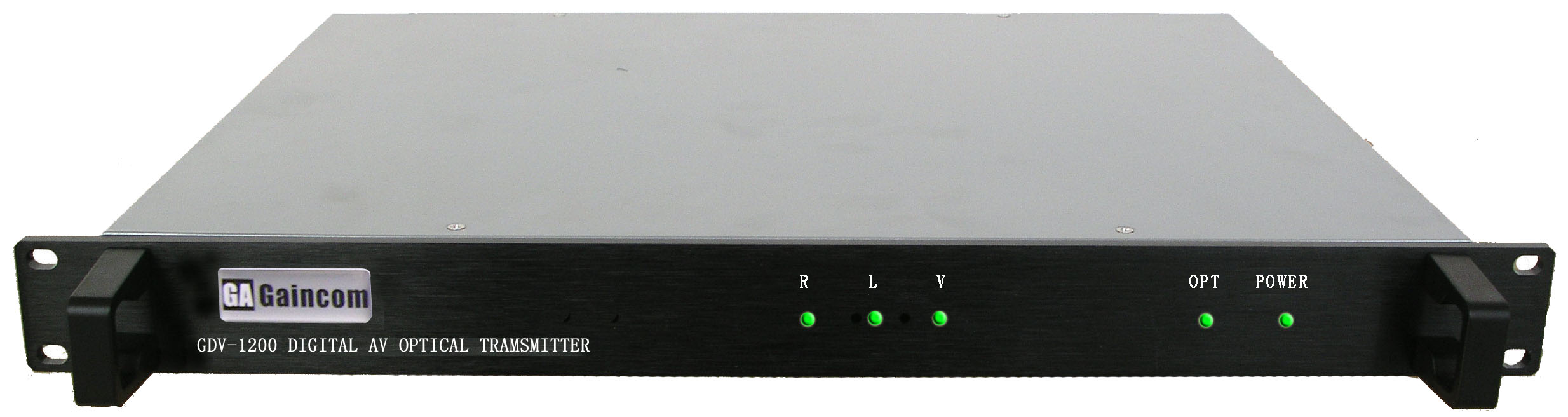

GDV1200--数字视频音频光端机 |
产品介绍
|
产品型号 |
产品描述 |
光纤 / 波长 |
光纤数量 |
传输距离 |
|
GDV1200 |
光发射机 光接收机 |
单模 /1310 nm |
1 |
20km |
|
视频特性 |
音频特性 |
|||
|
通道数量 |
1 路（正向） |
通道数量 |
2 路 （正向） |
|
|
视频格式 |
PAL/SECAM/NTSC |
音频输入 / 输出电平 |
典型峰值 1.0V |
|
|
视频输入输出电平 |
1 Vpp |
音频输入 / 输出阻抗 |
600Ω( 平衡 ) |
|
|
视频输入输出阻抗 |
75Ω |
音频数码位宽 |
24bit |
|
|
视频带宽 |
8 MHz |
音频带宽 |
10Hz ～ 20kHz |
|
|
视频数码位宽 |
10bit |
加权信噪比 |
> 80dB |
|
|
微分增益 |
< 1% |
总谐波失真 |
<1% |
|
|
微分相位 |
< 1° |
连接器类型 |
卡侬头 |
|
|
群延时 |
< 50 ns |
电源 |
||
|
加权信噪比 |
>67 dB |
独立式 |
220Vac@ 0.8A |
|
|
连接器类型 |
BNC 75Ω ? |
|
|
|
|
数据特性 |
物理特性 |
|||
|
光学 |
|
独立式尺寸 (mm) |
46(H) × 480(W) × (340) |
|
|
工作波长 |
1310/1550 nm |
机架结构 |
M |
|
|
光纤类型 |
SM |
环境指标 |
||
|
光学最大链损 |
14dB |
工作温度 |
-40°C to + 70°C |
|
|
输出功率 TX |
-3 ～ -12 dBm |
储存温度 |
-40°C to + 85°C |
|
|
接收灵敏度 |
-35 dBm |
工作湿度 |
< 95% ( 无冷凝 ) |
|
|
光纤数 |
1 |
功耗 |
4W |
|
|
光纤连接器类型 |
FC ( 其它可选 ) |
平均无故障工作时间 (MTBF) |
﹥ 100,000 小时 |
|
产品特点
- 可 在 单芯光纤上传输1路视频、 2 路音频
- 10bit 数字视频编码， 24bit 数字音频编码
- 无压缩传输技术
- 视频通道 1Vp-p 输入，专业卡侬头平衡输入
- 兼容 PAL 、 NTSC 和 SECAM 视频制式
- 电源和其它参数状态指示 LED 在前后面板均可显示以方便用户了解系统状态
- SMT 表面贴装技术
- 低功耗和即插即用的免调试安装
- 符合国际 EMC 和环保要求
