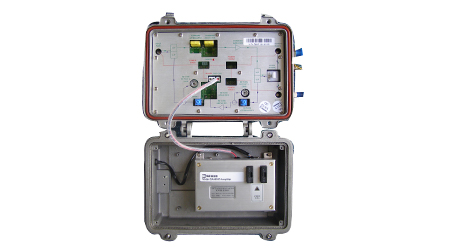

GA8630B--双向倍增放大器 |
产品介绍
|
参数 |
正向 |
反向 |
|
工作带宽 |
750/870MHz |
5-65MHz 、 5-40MHz |
|
平坦度 |
± 1 dB |
± 0.75 dB |
|
最大增益 |
32 dB |
12 dB |
|
均衡 |
18dB 步进 2dB 可调 |
3dB 、 6dB 可选 |
|
衰减 |
18dB 步进 2dB 可调 |
18dB 步进 2dB 可调 |
|
噪声系数 |
50MHz ： 7dB ， 750MHz ： 8dB |
10 dB |
|
输出电平 |
106dBuv （两口 10dB 倾斜输出） |
100dBuv |
|
信道负载 |
77NTSC + 200/300MHz 数字 |
|
|
CTB |
66dB |
/ |
|
XM |
68dB |
74dB |
|
CSO |
64dB |
/ |
|
STB |
|
82dB |
|
SSO |
|
77dB |
|
哼声调制 |
60dB |
60dB |
|
反射损耗 |
≥ 16dB |
≥ 16dB |
|
电源消耗 |
22W |
4.8 W |
|
AC 供电范围 |
35 － 65VAC 或 150-240VAC |
|
|
DC 电流 |
640mA(24V) |
200mA (12V) |
|
AC 电流通过 |
10A |
|
|
环境温度 |
-40 至 +60 ℃ |
|
|
接口标准 |
5/8 英寸标准接口 |
|
|
体积 |
30CM （长） × 22.5CM （宽） × 13.5CM （深） |
|
|
重量 |
4kg |
|
产品特点
- 共享平台：正、反向放大器共享安装平台。
- 带宽 870MHz （正向 52-870MHz 或 87-870MHz ；反向 5-40MHz 或 5-65MHz ）
- 具有两级步进插件式衰减器和均衡器。
- 具有两路输出（可选分配输出或分支输出）。
- 功率倍增高电平输出。
- 插件式分波器，可方便变更分波频率。
- 衰减器和均衡器连续可调。
- 每一输入、输出均有避雷保护。
- 两口输出电平可选（分支或分配）
- 双电源式设计可以满足系统高可靠的需要 。
- 10A 交流通过能力， 60V 或本地 220V 供电可选。
