GDL2500 L波段光端机 |
产品介绍
产品特点：
●采用19英寸标准机箱。
●950～2400MHz工作带宽。
●光发射机低RF输入电平。
●多种工作模式可供选择，用户可通过光发射机、光接收机或者卫星接接收机来控制卫星的水平、垂直极化方式和对多卫星信号的选择接收。
●可发送和接收所有的视频、音频及数据调制模式。
●前面板显示工作参数。
●工作状态自动报警，完善的网管接口，可通过以太网进行远端网管(用户选定)
●低功耗设计，不需风扇，提高可靠性。
产品特点

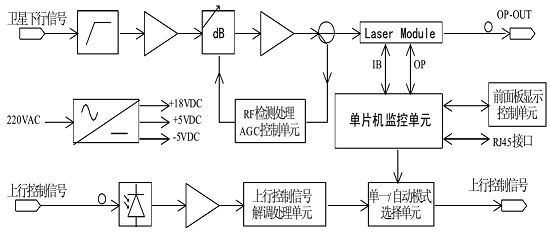

原理框图：
技术指标：
|
光特性 |
|
|
下行信号工作带宽 |
1310nm 或 1550nm |
|
光反射损耗 |
≥45dB |
|
输出光功率 |
+1dBm |
|
连接器 |
FC/APC(标准配置) |
|
射频特性: |
|
|
工作带宽 |
950～2400MHz |
|
RF 带内平坦度 |
±2.5dB（任意 36MHz 带宽内±0.5dB） |
|
输入信号电平范围 |
-10dBm～-40dBm |
|
RF 输入反射损耗 |
≥8dB |
|
RF 输入阻抗 |
75Ω （FL10 公制） |
|
其他指标 |
|
|
工作温度 |
0℃至+40℃ |
|
存储温度 |
-25℃至+60℃ |
|
供电 |
220VAC, 50Hz |
|
网管接口 |
RJ45 |
|
功耗 |
＜10W |
|
尺寸 |
482mm x 405mm x 44mm |
|
重量 |
5kg |
|
产品型号 |
基本信息 |
|||
|
GDL 2500 |
光发光收 |
光纤连接器 |
电源 1 |
电源 2 |
|
T:光发射机； R:光接收机
|
S:SC/APC F:FC/APC |
1:110VAC 2:220VAC 4:-48VDC |
1:110VAC 2:220VAC 4:-48VDC N:无 |
|
