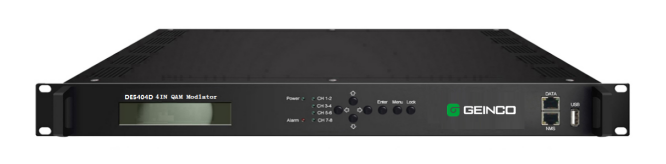

DE5404 四合一QAM调制器 |
产品介绍
DE5404 广播级4合1 QAM调制器是深圳市吉兆电子技术有限公司推出的有线数字电视前端的主要设备之一，接收来自编码器、复用器、DVB网关、加扰器、视频服务器等设备的DVB传输码流，进行RS编码，卷积交织和QAM调制等信道处理，提供中频输出或者射频输出。该产品集成了多达4路的QAM调制载波输出，经4路独立的QAM调制后直接射频(RF)输出，具有优异的射频输出性能。支持4路ASI输入。此外，该产品可通过安装相关的内建调谐器输入不同的RF信号。该设备支持本地和远程配置调制参数，可代替独立的4台QAM调制器使用，有效降低运营商的成本及空间。
产品特点
主要特点
完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C标准
4个相邻信道的QAM载波; 支持4路ASI输入;
支持188/204字节的TS包; 支持PCR精确调整
支持5种星座(ITU-T J.83A)：16QAM、32QAM、64QAM，128QAM、256 QAM
QAM星座(ITU-T J.83B/ITU-T J.83C)：64QAM、256QAM
符号率范围：5.0Mbps~9.0Mbps; 支持PSI/SI编辑功能
射频输出频率范围：30MHz~960MHz，1.0 kHz步进
RF ATT范围：-16dBbm~0dBm，0.5dB步进
支持输入解复用和编辑PSI/SI表; 支持液晶显示和按键操作
优异的射频输出性能，MER≥40db; 支持网络管理(NMS/SNMP)
技术指标
|
输入 |
4路ASI |
|
|
调制参数 |
QAM通道 |
4 |
|
标准 |
DVB-C(EN300 429)和ITU-T J.83A/ ITU-T J.83B/ ITU-T J.83C |
|
|
符号率 |
5.0~9.0Mbps, 1kbps步进 |
|
|
星座 |
16QAM,32QAM,64QAM,128QAM,256QAM |
|
|
FEC |
RS(204, 188) |
|
|
RF输出 |
接口 |
F头，75Ω阻抗 |
|
频率范围 |
48~960 MHz, 1khz步进 |
|
|
输出电平 |
-16dbm~0dbm(每个QAM载波)， 0.5db 步进 |
|
|
MER |
≥ 40db |
|
|
ACLR |
− 55 dBc |
|
|
系统 |
支持液晶显示(LCD), 按键操作，和网络管理(NMS/SNMP) |
|
|
中文/英文操作界面 |
||
|
支持网络升级 |
||
|
通用 |
尺寸(长x宽x高) |
482mm×455mm×44.5mm |
|
重量 |
3.2Kg |
|
|
温度范围 |
0~45℃(工作),-20~80℃(储存) |
|
|
电源需求 |
AC 110V±10%, 50/60Hz AC 220V±10%, 50/60Hz |
|
|
功耗 |
<25W |
|
