(1)概述：

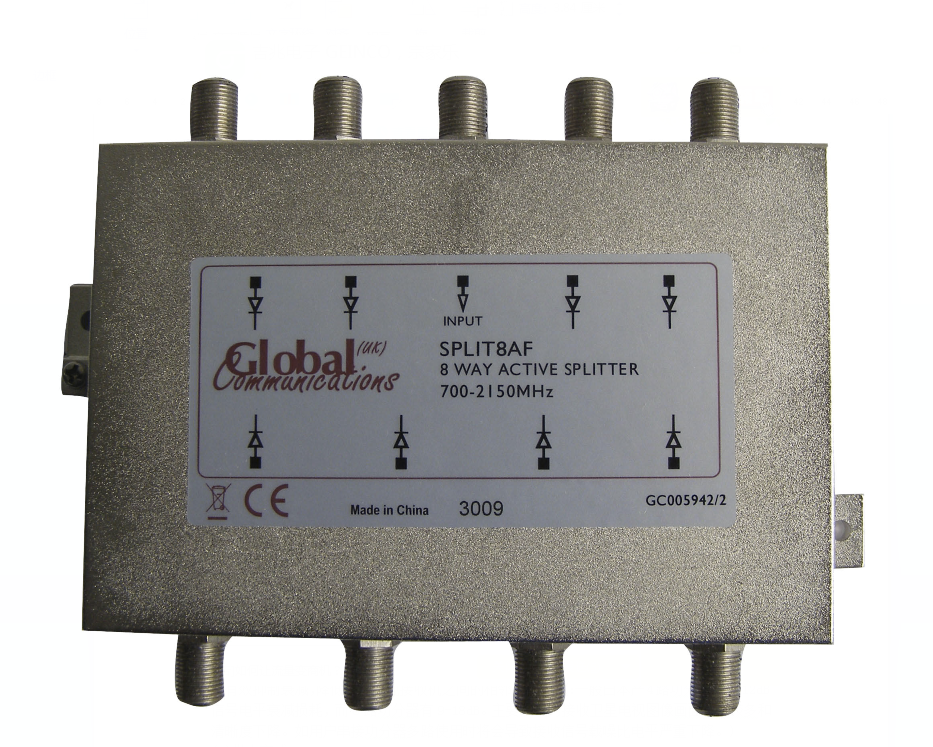

英国GLOBAL公司SPLIT4AF，SPLIT8AF型4路和8路有源功率分配器内置微波功率放大器，可将卫星天线LNB(降频器)接收下来的卫星电视信号完整无损耗地分配到4台或8台卫星接收机中。如果需要4路以上输出信号，串接组合功率分配器即可获得7,10,14路或更多输出。如果需要8路以上输出信号，串接组合功率分配器即可获得15,22,64路或更多输出。SPLIT4AF，SPLIT8AF型4路和8路有源功率分配器可保证无串接电平信号衰减损耗。使用此产品可相应减少卫星接收天线尺寸，提高图像质量将会起到重要作用。

SPLIT4AF，SPLIT8AF功分器采用最新微带均衡线路设计，可将950MHz以下频率杂散信号有效抑制衰减，降低卫星电视接收机之间的相邻干扰。(注：一般日本产4路功分器有5-12dB信号电平衰减损耗，而8路功分器有9-18dB。主要表现为接收卫星电视图像画面噪点较多和清晰度下降。如用户串接功分器多路使用时将会导致接收信号载噪比电平严重下降。)

(2)供电方式：

SPLIT4AF，SPLIT8AF型功率分配器在所有LNB电源输入与输出之间分别有4条和8条直

流电源供电通道，因而可由4台或8台接收机任意为其LNB(降频器)供电。功率分配器可自动选择供电的卫星接收机电源。功率分配器内置隔离直流二极管，可防止卫星电视接收机之间供电电源交插短路。

(3)技术规格：

                                                      SPLIT4AF                   SPLIT8AF

输入频率                                  700-2150MHz                700-2150MHz

输入与输出信号损耗               0dB+1．5dB(LOSS)           0dB+1．5dB(LOSS)

插入损耗                                 <0.5dB/1dB(最大值)         <1dB/1.5dB(最大值)

隔离度                                             20dB(典型值)               20dB(典型值)

                                                           18dB(最小值)               18dB(最小值)

电压驻波比VSWR                            2:1(最大值)                2:1(最大值)

阻抗                                                     75Ω(F型接头)               75Ω(F型接头)

功耗                                                            30mA                       100mA

                                                          (15-24V直流电源)           (15-24V直流电源)

·欧洲高科技尖端产品

·标准微带均衡放大线路设计

·内置有源微波功率放大器

·纯铜精密压铸外壳封装

·由英国GLOBAL公司原厂制造

·北京中央电视台采用

·香港电讯卫星发射站20多个卫星发射天线大量采用
