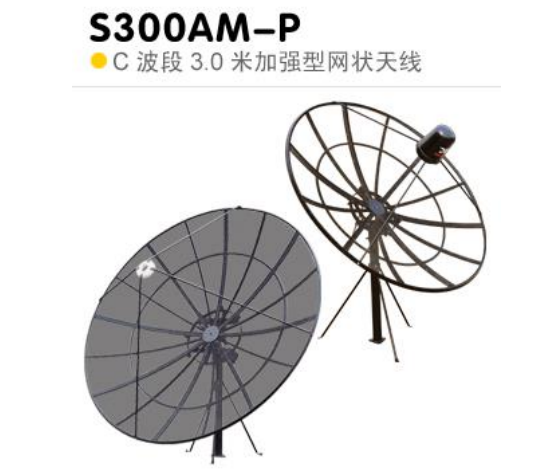

RaySat C 波段 3 米网状卫星接收天线 |
产品介绍
技术参数
3.0米卫星接收天线
C-波段 Ku-波段
频率范围 3.4- 5 GHz 10.7-12.75GHz
电压驻波比 1.3:1
插入损耗 0.25dB 0.3dB
交叉极化隔离度 35dB
接口型式 WR229F WR75F
-3dB 波束宽度 1.77° 0.597°
副瓣包络
52-10lg(D/λ)-25lgθ
2°≤θ≤ 20°
32-25 lgθ
2°≤θ≤ 20°
旁瓣 ≤-14dB
增益 39.33dB 48.79dB
(F=3.8GHz) (F=11.8GHz)
噪声温度 34°K@10° 48°K@10°
机械特性
天线型式 前馈立柱式天线
RaySat
俯仰范围 0°to 90°
方位范围 0°to 360°
环境特性
抗风能力
45mph 72kmph 工作风速(保精度)
60mph 97kmph 工作风速(降精度)
125mph 200kmph 生存风速(朝天锁紧)
环境温度 -45~60°C
抗震能力 0.3G’s 水平0.15 G’s 垂直
