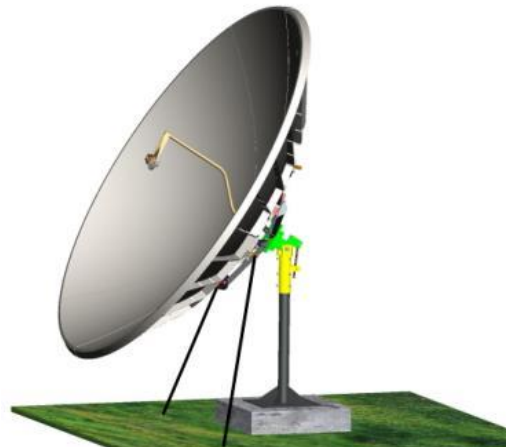

华达3.7米天线
SMC反射面采用模压成型、精度高、一致性好，不变形；低密度、高比重，强如钢、轻如铝，抗压性能是铝的12倍；反射面多片组合，互换性好；抗腐蚀、抗老化、寿命长达15-20年；特殊设计的馈源与反射面完美匹配，使收发达到最高效率；安装调节简单易行。反射面桔皮表面设计，防雨衰，减少对高频头的损坏。

产品介绍

技术参数：

电气特性

工作频率：C-Band：3.4-4.2GHZ

中心频率增益：C-Band：41.2 dB

3dB波宽：C-Band：1.5°

第一旁瓣：-20dB

极化隔离度：>30dB

电压驻波比：<1.3:1

噪声温度（30 º仰角时）：C-Band：27 ºK

馈源接口：C-Band：CPR229

机械特性 :

反射面材料：10片玻纤增强型不饱和聚酯片状模塑料（

SMC）

天线形式：中心馈电

馈源安装形式：单臂支撑

仰角调整范围：0º

-90º可持续细调

方位角调整范围：0º

-360º连续可调

环境适应性

风负荷：正常工作：22m/s

保全：45m/s

适应温度：正常工作：-40℃ ~ 160℃

保全：-45℃ ~ 170℃

大气条件：适用于潮湿、含盐度大、有污染的气候环境
