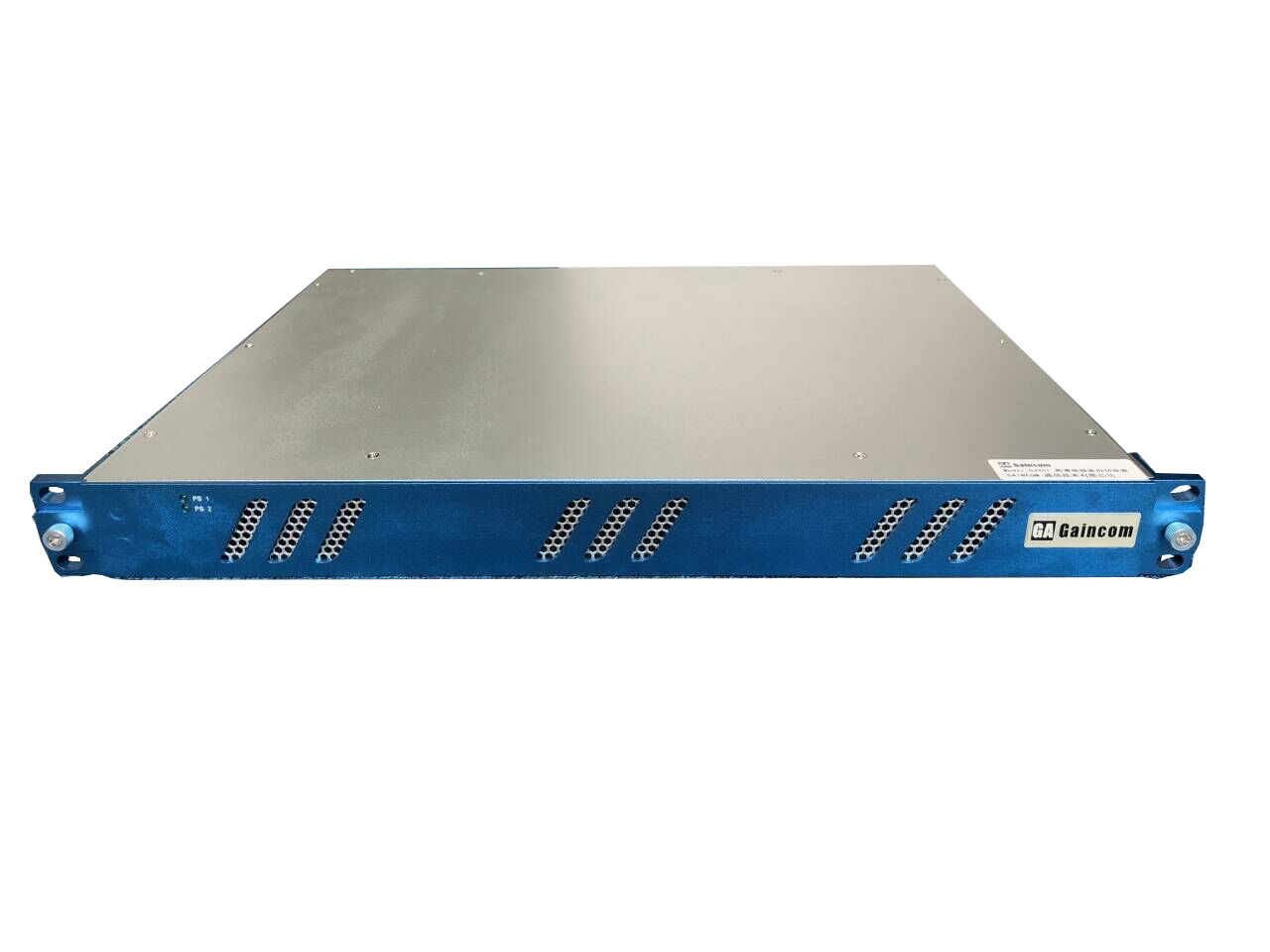

D3401高清视频备份切换器主要完成主备辅垫四路信号丢失、黑场、静帧、音频丢失等错误检测，并且根据错误进行自动、手动切换，实现安全播出。

产品使用说明

1.切换板卡说明

SDI IN 1: SDI 信号主路输入，支持掉电直通。

SDI IN 2: SDI 信号备路输入。

SDI IN 3: SDI 信号辅路输入。

SDI IN 4: SDI 信号垫播路输入。

PGM OUT 1/BP: SDI 信号输出 支持掉电直通路。

PGM OUT 2：SDI信号分配输出。

2.控制背板说明

RS422R: 遥控面板连接口，支持供电，使用标准直连千兆网线与遥控面板连接。

              NET: 网络连接口，支持WEBserver，默认IP：192.168.1.100。

切换设置

1.模式设置：可以设置 SDI2x1 SDI3X1 SDI4x1，适配不同的应用场合。

注:垫路信号不检测黑场、静帧、静音！

2.切换模式：手动：当错误发生时，板卡输出不自动切换。

                     自动无回切： 当错误发生时，板卡输出根据信号状态自动选择；主路故障切换至备路，主路信号恢复后，信号不会自动回切至主路，需要手动回切。

                     自动回切： 当错误发生时，板卡输出根据信号状态自动选择；主路故障切换至备路，主路信号恢复后，信号会自动回切至主路。

                    主路自动：选中代表主路参与自动切换否则只能手动切换。

                    备路自动：选中代表备路参与自动切换否则只能手动切换。

                    辅路自动：选中代表辅路参与自动切换否则只能手动切换。

                     垫路自动：选中代表垫路参与自动切换否则只能手动切换。

3.信号丢失设置： 当选中信号丢失，并且设置持续时间后，那么当信号丢失时，板卡会自动进行切换。

4.黑场检测设置： 当输入信号中一帧的图像中，超过标准黑色百分之（）（幅度门限）的像素点数不超过（）（敏感度门限），曾判断此帧图像为黑场。当选中同步丢失，并且设置持续时间及次数后，选中码流切换，那么当同步信号丢失时，板卡会自动进行码流切换。

5.静帧检测设置： 输入信号当前一帧图像与上一帧图像进行逐点差值比较，信号幅度超过前一帧画面达到幅度门限的像素点数不超过（）（敏感度门限），曾判断此帧图像为静帧。当选中同步丢失，并且设置持续时间及次数后，选中码流切换，那么当同步信号丢失时，板卡会自动进行码流切换。

6.静音检测设置： 输入信号声音检测，声音幅度低于门限值一定时间，则认为声音过低。

7.Panel Name：设置面板名称

8.分辨率锁定： 自动模式：系统分辨率以PGM分辨率为基准    1080i50；系统分辨率锁定为1080I50其他分辨率信息则认为为非法信号。

9.同步选择：INT内同步（以板卡内部参考源为参考）EXT外同步（以REF同步为参考信号）

9.信号检测：严格--完全按照SDI标准进行信号判断宽松--忽略部分错误，以提高对部分接收机，解码器转换产生的不标准SDI信号的兼容性。

10.无信号输出：无信号--当输入信号丢失时，输出信号中断黑场--当输入信号丢失时，输出为一个黑色的SDI信号，分辨率保持不变静帧--当输入信号丢失时，输出最后一帧画面并长期保存。

11.保存板卡信息：，以上所有配置信息都需要点击保存板卡信息才会生效
