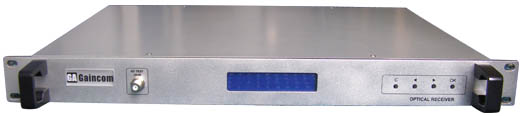

GA GX860B -- 室内型光接收机 |
产品介绍
说明
GX860B光接收机由以下主要电路组成：
（1）光接收电路：采用噪声系数极低的进口砷化镓放大器，能实现低功率高线性接收，。
（2）通道控制电路：采用了GAINCOM公司通道快速切换技术，通道切换时间为5ms左右，大大低于同行20ms的水平，在直观效果上没有闪烁感。正常使用时，工作在A路，当A路入口光功率低于－6dB时，自动切换到B路，如果B路入口光功率也低于－6dB，A路不切换。
（3）RF电路：RF通道的放大器全部采用进口原装放大器，其中输出级采用了高线性砷化镓放大器，对整机的非线性特性有极大的提升，便于多级级联实现长距离传输。
（4）供电电路：采用高质量开关电源，具有过流、过压、短路等保护功能，使机器安全性能得到保障。
规格型号
GX860B型为单路接收
GX860B-II型为双路接收
光特性
|
工作带宽 |
1310±20nm、1550±20nm |
|
光反射损耗 |
≥45dB |
|
输入光功率 |
+2至―6dBm |
|
连接器 |
FC/APC(标准配置)、SC/APC（选配） |
射频特性:
|
工作带宽 |
45-870MHz |
|
RF带内平坦度 |
±0.75dB |
|
RF输出电平 |
平坦输入100±2dBuV/频道(59个PAL-D频道) |
|
RF输入反射损耗 |
≥16dB(47-870MHz) |
|
RF输入阻抗 |
75Ω（FL10公制） |
|
RF测试点电平 |
80±2dBuV（FL10公制） |
链路特性：
|
|
光链路损耗 |
|||||||||
|
型号 |
6dB |
7dB |
8dB |
9dB |
10dB |
11dB |
12dB |
13 |
14dB |
|
|
GX860B/ 860B-II |
52 |
51 |
50 |
49 |
|
|
|
|
|
|
|
GX860B/ 860B-II |
|
|
52 |
51 |
50 |
49 |
|
|
|
|
|
GX860B/ 860B-II |
|
|
|
52 |
51 |
50 |
49 |
|
|
|
|
GX860B/ 860B-II |
|
|
|
|
52 |
51 |
50 |
49 |
|
|
|
GX860B/ 860B-II |
|
|
|
|
52 |
51 |
50 |
49 |
|
|
|
GX860B/ 860B-II |
|
|
|
|
|
52 |
51 |
50 |
49 |
|
|
GX860B/ 860B-II |
|
|
|
|
|
|
52 |
51 |
50 |
49 |
|
CSO |
62 dB |
|||||||||
|
CTB |
67 dB |
|||||||||
注：指标测试条件
1.测试光纤链路由待测GM107光发射机和GX860B/860B－II光接收机、10km光纤、可调光衰减器、标准光接收机组成，-1dB接收。
光发射机输入电平为75dBuv/频道（59个PAL-D频道+320MHz数字信号，数字调制信号的电平比模拟信号的载波电平低10dB）。
2.测试信号源为标准PAL-D信号源，在连续波（CW）下测试 。
其它指标
|
工作温度 |
0℃至+40℃ |
|
存储温度 |
-25℃至+60℃ |
|
供电 |
220VAC, 50Hz |
|
功耗 |
15W(典型) |
|
尺寸 |
482mm×405mm×44mm |
|
重量 |
5kg |
产品特点
特点:
- 1U，19"标准机架。
- 45-870MHz工作带宽。
- 双路快速切换技术。
- AGC控制功能。
- 专用铝压铸小盒屏蔽激光器，防止静电损伤。
- 前面板液晶显示和控制工作参数。
- 工作状态自动报警，完善的网管接口，可通过以太网进行远端网管。
- 低功耗设计，不需风扇，提高可靠性。
- 采用原装进口砷化镓模块
