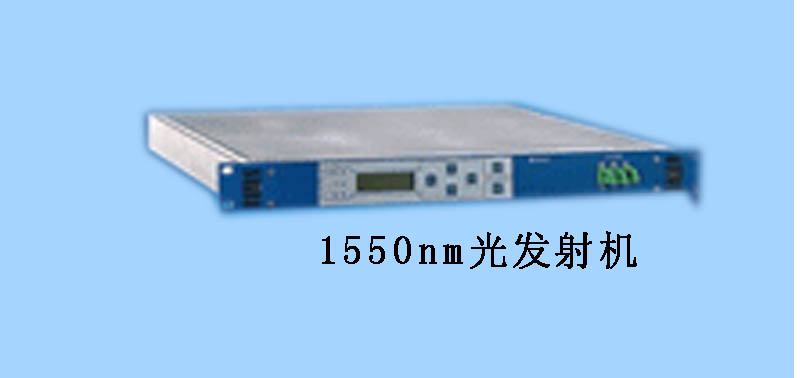

技术参数(BK-ES10XLa-85/100-190/BK-ES10Lb-70-190/BK-ES10Lb-70-165)
|
型号
|
BK-ES10XLa-85/100-190
|
BK-ES10Lb-70-190/165
|
光特性
|
|
波 长 [nm]
|
可调谐激光器(ITU-T 波长)
Ch23 ~ Ch37
|
1548~1560
|
波长调节范围 [GHz]
|
± 100 节距 50
|
|
输出光功率 [dBm]
|
2×8.5 / 2×10
|
2 × 7.0
|
SBS 抑制 [dBm]
|
阈值 +13.0~+19.0 可调
|
阈值+13.0~+19.0可调
(BK-ES10Lb-70-190)
16.5 固定
(BK-ES10Lb-70-165)
|
激光线宽(典型值)[MHz]
|
0.3
|
0.65
|
电特性
|
|
工作带宽 [MHz]
|
47 ~ 1000
|
47 ~ 862
|
平坦度 [dB]
|
< ± 0.75 (47 ~ 860MHz)
< ± 1.5 (860 ~ 1000MHz)
|
< ± 0.75
|
模 式
|
D59
|
D84
|
D59
|
D84
|
频道设计
|
PAL-D 59
|
PAL-D 84
|
PAL-D 59
|
PAL-D 84
|
频道数目 TV/FM/QAM64
|
59/0/0
|
84/0/0
|
59/0/0
|
84/0/0
|
带宽噪声 [MHz]
|
5
|
5
|
5
|
5
|
CNR Tx/Rx [dB]
|
54.0
|
52.5
|
54.0
|
52.5
|
CNR Link 1 [dB]
|
53.5
|
52.0
|
53.0
|
51.5
|
CNR Link 2 [dB]
|
52.5
|
50.5
|
51.5
|
49.0
|
CNR Link 3 [dB]
|
50.5
|
49.0
|
49.0
|
46.5
|
CSO Tx/Rx andLink1[dBc]
|
65
|
65
|
65
|
65
|
CSO Link 2 [dBc]
|
65
|
65
|
65
|
65
|
CSO Link3atoutput#1[dB]
|
65
|
63
|
65
|
63
|
CTB [dBc]
|
65
|
65
|
65
|
65
|
控制接口
|
以太网10M/100M接口
RS232,RS485
支持网络浏览器和SNMP
|
双 RS485 及 RS232
|
电源
|
双电源备份
|
单电源 (备份可选)
|
总体说明
|
|
边模抑制 [dB]
|
>30
|
相对强度噪声 [dBc/Hz]
(光回波损耗 <-40dB)
|
<-158
典型值<-160
|
光连接器
|
任何类型的高回波损耗连接器从正面或后面连接
|
光 纤
|
标准单模光纤 9/125μm
|
TV 信道输入电平 [dBμV]
|
80
|
AGC 动态范围 [dB]
|
+3 ~ -6
|
RF 连接器 / 阻抗
|
IEC 169-2, 75Ω或 F-female, 75Ω正面或后面连接
|
回波损耗 [dB]
|
> 20(@47 MHz) -1.5dB/oct. ,最小值 >15
|
功率消耗 [W]
|
≤ 60
|
规 格
|
19 ″/1U
|
测试条件:RX有 7pA √ Hz 的输入噪声电流密度, EDFAs 噪声系数 5dB , RF 输入电平为80dBμ V/TV 信道。
|
|
功率放大 EDFA
|
第一根光纤长度
|
线路放大 EDFA
|
第二根光纤长度
|
RX
|
Tx/Rx
|
no
|
no
|
no
|
no
|
0dBm
|
Link 1
|
no
|
35km
|
no
|
no
|
0dBm
|
Link 2
|
16dBm
|
65km
|
no
|
no
|
0dBm
|
Link 3
|
13dBm
|
52km
|
13dBm
|
52km
|
0dBm
|
|
|
